3D Gaussian Splatting：从可微表示到实时渲染

3D Gaussian Splatting，简称 3DGS，来自 Kerbl、Kopanas、Leimkühler 和 Drettakis 发表在 ACM Transactions on Graphics（SIGGRAPH 2023）的论文《3D Gaussian Splatting for Real-Time Radiance Field Rendering》。它要解决的核心任务是：给定同一静态场景的多视角照片和相机位姿，训练一个能够从新视角实时渲染该场景的表示。

3DGS 经常被笼统地称为“三维重建”，但需要先限定这里的“重建”含义。它首先是一种面向新视角合成的场景外观表示，目标是让渲染结果接近真实照片；它不会天然产生封闭、拓扑正确、适合碰撞检测或精密测量的 Mesh。理解这一点，才能正确判断它为什么在展示类应用中很有吸引力，又为什么在镜面、玻璃和几何精度要求较高的任务中会遇到困难。

一、为什么需要 3DGS

NeRF 证明了一个重要事实：不一定要先恢复传统 Mesh，神经网络也可以直接学习空间位置、观察方向、密度和颜色之间的关系，再通过体渲染合成新视角。它的画质很好，但经典做法需要沿每条相机射线采样大量空间点，并反复查询 MLP。后续的体素、哈希网格和显式特征方法显著加速了训练与渲染，却通常仍要执行射线步进与体积分。

3DGS 换了一条路线：场景不再主要隐藏在神经网络权重中，而是由大量可学习的三维 Gaussian 椭球显式组成。训练阶段仍然可微，可以从图像误差反向调整这些 Gaussian；渲染阶段则把它们投影到屏幕上，利用 GPU 擅长的排序、光栅化和 Alpha 混合直接生成图像。

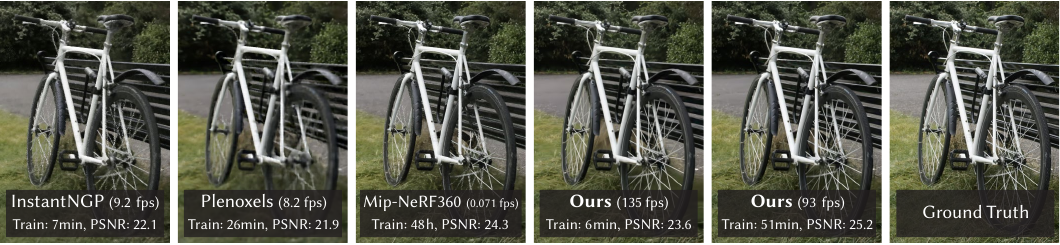

图 1：论文 Fig. 1 的结果区域。作者在同一示例上比较 Instant-NGP、Plenoxels、Mip-NeRF360 与 3DGS。图片来源：Kerbl et al., 2023。

图中的重点不是“所有场景都必然达到同样帧率”，而是方法设计带来的数量级变化：论文中的完整模型在保持较高画质的同时，可以在实验 GPU 上以百帧级速度渲染；Mip-NeRF360 画质很强，但训练与逐帧渲染明显更慢。代价则是 3DGS 需要保存大量显式 Gaussian，模型内存通常远大于紧凑的 NeRF 网络。

可以把 3DGS 的取舍概括成一句话：用更多显式、可直接光栅化的场景数据，换取训练和渲染速度。

二、完整流程是什么

原论文的输入不是“随便丢进去几张照片”这么简单，而是多视角图像、相机内参和外参，以及相机标定过程中由 Structure from Motion（SfM）顺便得到的稀疏点云。官方实现通常使用 COLMAP 完成特征匹配、相机位姿估计和稀疏重建。

图 2：根据原论文 Fig. 2 重绘的训练流程。

整个流程可以拆成五步：

1. 使用多视角照片估计相机参数，并得到稀疏 SfM 点云。
2. 在稀疏点位置初始化一批 3D Gaussian，设置初始颜色、尺度和透明度。
3. 随机选取一个训练相机，把当前 Gaussian 投影并渲染成图像。
4. 比较渲染图与真实照片，通过梯度下降更新位置、尺度、旋转、透明度和颜色参数。
5. 根据位置梯度周期性执行 clone、split 和 prune，让 Gaussian 数量与空间密度逐渐适合场景细节。

训练完成后的产物通常包含数十万到数百万个 Gaussian。此时新视角渲染不需要沿射线反复调用 MLP，而是执行投影、可见性排序和 Alpha 混合。因此，“训练表示”和“实时渲染表示”是同一批显式数据，不需要再蒸馏成另一种结构。

三、一颗 3D Gaussian 存了什么

“高斯球”是常见的口头说法，但优化后的 primitive 通常不是球，而是可以旋转、可以在三个轴上具有不同尺度的椭球。各向异性非常重要：细杆、叶片、墙面和物体边缘都可以用扁平或细长的 Gaussian 更紧凑地表达。

一颗 Gaussian 至少包含以下属性：

• 三维中心位置 $\boldsymbol{\mu}$。
• 三维协方差 $\Sigma$，决定椭球的尺寸、方向和形状。
• 透明度 $\alpha$，决定该 primitive 对像素颜色与遮挡的贡献。
• 球谐函数（Spherical Harmonics，SH）系数，用于表达随观察方向变化的颜色。

以中心 $\boldsymbol{\mu}$ 和协方差 $\Sigma$ 表示的三维 Gaussian 可以写成：

$$G(\mathbf{x})=\exp\left(-\frac{1}{2}(\mathbf{x}-\boldsymbol{\mu})^T \Sigma^{-1}(\mathbf{x}-\boldsymbol{\mu})\right)$$

$\mathbf{x}$ 是空间中的查询点。离中心越远，Gaussian 的权重越低；协方差则决定“沿哪个方向下降得快、沿哪个方向下降得慢”。实际混合时还会乘以优化得到的透明度 $\alpha$。

直接对协方差矩阵做无约束梯度更新，可能得到不合法的非半正定矩阵。论文因此把它分解为旋转和尺度：

$$\Sigma=RSS^TR^T$$

$S$ 是由三个尺度构成的对角矩阵，$R$ 来自单位四元数表示的旋转。无论尺度和旋转怎样更新，这种组合都更容易保持协方差的有效性。

颜色也不是一个固定 RGB 值。原论文使用球谐函数，让同一 Gaussian 在不同观察方向下呈现不同颜色，从而拟合一定程度的高光和视角相关外观。但球谐颜色仍然不是物理材质模型：它没有显式分离光源、BRDF、反射层和透射层，这会成为镜面与玻璃问题的根源之一。

四、稀疏点怎样长成场景

SfM 点云只覆盖容易匹配的图像特征，数量和密度远不足以直接渲染完整场景。3DGS 的关键不只是“优化已有点”，而是训练过程中不断改变 Gaussian 的数量。

图 3：根据原论文 Fig. 4 重绘的自适应密度控制。

论文使用屏幕空间位置梯度寻找当前表示不足的区域。某颗 Gaussian 如果持续收到较大的位置梯度，说明优化器正在努力移动它来解释图像误差，当前位置或尺度很可能不合适。作者将其分成两类处理：

• 欠重建区域：Gaussian 本身较小，但附近细节没有被覆盖。此时 clone 一个同尺度 Gaussian，并沿位置梯度方向移动，增加覆盖范围。
• 过重建区域：一个很大的 Gaussian 勉强覆盖了包含细节的区域。此时把它 split 成两个更小的 Gaussian，提高局部表达能力。

训练还会删除透明度低于阈值的 Gaussian，并周期性重置透明度，使错误位置上的 primitive 有机会被后续裁剪。过大的世界空间 Gaussian 或屏幕投影范围异常的 Gaussian 也会被清理，以抑制漂浮物和数量失控。

每次训练迭代都从某个相机渲染图像，并用像素误差监督。论文采用 L1 与 D-SSIM 的组合损失：

$$\mathcal{L}=(1-\lambda)\mathcal{L}_1+\lambda\mathcal{L}_{D\text{-}SSIM}, \qquad \lambda=0.2$$

L1 直接约束像素差异，D-SSIM 更关注局部结构。位置、尺度、旋转、透明度和 SH 系数都通过该损失更新；密度控制则在梯度优化之间插入，负责增加或删除 primitive。最终质量来自“连续参数优化”和“离散结构调整”共同作用，而不是某一个公式单独完成。

五、为什么它能实时渲染

Gaussian 定义在三维空间中，但显示器需要二维像素。给定相机变换 $W$，论文利用投影的局部仿射近似，把三维协方差变换到相机和屏幕空间：

$$\Sigma'=JW\Sigma W^TJ^T$$

$J$ 是透视投影在 Gaussian 中心附近的 Jacobian。取投影协方差的二维部分后，就能得到屏幕上的椭圆 splat。每个像素根据椭圆 Gaussian 权重、透明度和颜色累积贡献。

从前到后排列的 splat 使用与体渲染相似的 Alpha 混合：

$$C=\sum_{i=1}^{N}c_i\alpha_i\prod_{j=1}^{i-1}(1-\alpha_j)$$

$c_i$ 是第 $i$ 个 Gaussian 在当前观察方向下的颜色，$\alpha_i$ 包含透明度与该像素处的 Gaussian 权重，连乘项表示前面 primitive 之后剩余的透射率。当前景已经接近不透明时，后面的 Gaussian 就不再需要继续处理。

真正让它达到实时速度的是 GPU 管线设计：

1. 屏幕被划分成 $16\times16$ 像素的 tile。
2. 先执行视锥裁剪，计算每个 Gaussian 会覆盖哪些 tile。
3. 为 Gaussian 在每个 tile 中的实例构造由 tile ID 和视空间深度组成的 key。
4. 使用 GPU Radix Sort 一次性排序，而不是为每个像素单独排序。
5. 每个 tile 由一个线程块处理，共享加载 Gaussian；像素按从前到后顺序混合，并在透明度饱和时提前退出。

这种排序是近似的：它按 Gaussian 中心深度为 tile 建立顺序，没有对每个像素做严格的几何交点排序。Gaussian 足够小时误差通常不明显，但较大的重叠 Gaussian 可能突然改变混合顺序，产生 popping。反向传播时，渲染器反向遍历同一排序列表并恢复中间透明度，无须为每个像素保存无限长的 primitive 列表。

六、论文究竟证明了什么

下面只摘录原论文 Table 1 中 Mip-NeRF360 数据集的关键结果。SSIM、PSNR 越高越好，LPIPS 越低越好。

方法	SSIM ↑	PSNR ↑	LPIPS ↓	训练时间	FPS	模型参数内存
Plenoxels	0.626	23.08	0.463	25m49s	6.79	2.1 GB
Instant-NGP Base	0.671	25.30	0.371	5m37s	11.7	13 MB
Instant-NGP Big	0.699	25.59	0.331	7m30s	9.43	48 MB
Mip-NeRF360	0.792	27.69	0.237	48h	0.06	8.6 MB
Ours-7K	0.770	25.60	0.279	6m25s	160	523 MB
Ours-30K	0.815	27.21	0.214	41m33s	134	734 MB

论文的 3DGS 实验主要在 NVIDIA A6000 上运行；Mip-NeRF360 的对应数字取自其原论文。这个表不能被简化为“某方法绝对快多少倍”，因为实现、硬件、训练配置和模型容量并不完全相同，但它清楚展示了三种取舍：

• Ours-7K 在约 6 分钟训练后已经得到可用质量，并达到很高的渲染帧率。
• Ours-30K 继续增加 Gaussian 和优化时间，质量超过表中的 Mip-NeRF360 指标，同时帧率仍然保持实时。
• 显式 Gaussian 模型占用数百 MB，远高于 Instant-NGP 和 Mip-NeRF360 的参数存储。

表中的“模型参数内存”也不等于训练峰值显存。原论文指出，大场景训练峰值可能超过 20 GB；官方实现当前 README 为论文评测质量训练建议 24 GB 显存。优化器状态、梯度、临时排序缓冲和训练图像都会增加峰值占用。

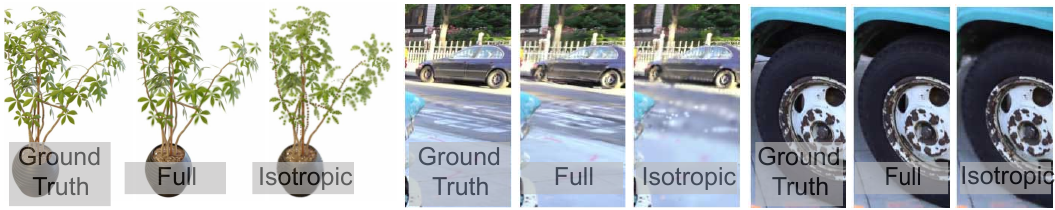

图 4：论文 Fig. 10。Full 使用完整各向异性协方差，Isotropic 只优化统一半径；细结构和表面贴合能力明显不同。图片来源：Kerbl et al., 2023。

消融实验还说明：SfM 初始化能减少背景漂浮物；clone 与 split 分别解决欠覆盖和大 splat 过度覆盖；限制只有少数前景 Gaussian 接收梯度会显著破坏质量；SH 有助于拟合视角相关颜色。这些组件共同构成论文结果，不能只实现“高斯点 + Alpha 混合”就期待得到相同效果。

七、最小复现路径

官方实现位于 graphdeco-inria/gaussian-splatting。仓库包含 PyTorch 优化器、CUDA 可微光栅器、数据转换脚本、网络查看器和 SIBR 实时查看器。最小路径如下：

git clone https://github.com/graphdeco-inria/gaussian-splatting.git --recursive
cd gaussian-splatting
conda env create --file environment.yml
conda activate gaussian_splatting

自采数据应放在一个场景目录中，例如把照片放入 <scene>/input/。转换脚本调用 COLMAP 估计相机和稀疏点云，再把结果整理成训练目录：

python convert.py -s <your-scene-directory>
python train.py -s <your-scene-directory>
python render.py -m <trained-model-directory>

训练输出通常位于 output/，可以使用 render.py 离线渲染测试视角，也可以使用 SIBR viewer 交互浏览。Linux 构建的查看器入口通常类似：

./SIBR_viewers/install/bin/SIBR_gaussianViewer_app -m <trained-model-directory>

环境方面应以官方 README 为准。当前说明要求支持 CUDA、计算能力 7.0 以上的 NVIDIA GPU；达到论文评测质量建议准备 24 GB 显存。显存不足时，可以只训练到 7K、提高 densify_grad_threshold、降低增密频率或提前停止增密，但这些修改都会减少 Gaussian 数量并影响细节。

采集质量往往比命令本身更重要：照片要清晰、曝光尽量稳定、相邻视角保持足够重叠，并从不同高度与方向覆盖目标区域。运动物体、自动曝光变化、纯色无纹理表面和反光材质都会同时影响 COLMAP 位姿与后续 3DGS 优化。

本文给出的是可执行入口，不代表已经在本机完成 30K 训练或复现论文指标。不同 CUDA、PyTorch、编译器和官方仓库版本也可能需要调整依赖。

八、3DGS 已经用在哪里

3DGS 的快速扩散不仅来自画质，也来自它能以显式 primitive 接入传统实时图形管线。目前可以看到几类相对明确的应用方向。

1. 游戏引擎与实时内容

UnityGaussianSplatting 等开源项目已经实现 Unity 中的导入、渲染、编辑和压缩实验；Unreal Engine 也出现了 3DGS 渲染插件。官方仓库后来加入 OpenXR 支持，社区还有 WebGL/WebGPU 与 VR 查看器。

这些工具使实景背景、关卡原型、影视预演和沉浸式场景成为可行的交付方向，但不等于 3DGS 已经替代 Mesh 管线。传统 Mesh 仍然更适合碰撞、骨骼动画、UV/材质编辑、物理仿真和任意光照下的重渲染。实践中更常见的是混合场景：Gaussian 提供照片级实景背景，Mesh 承担可交互物体。

2. 宣传展示、虚拟展厅与文化遗产

只要采集路径覆盖充分，3DGS 能较快把真实空间转成可自由浏览的照片级场景，因此适合空间漫游、场馆展示、房地产展示、文化遗产记录和沉浸式媒体。HoloGS 等研究还尝试直接使用 HoloLens 的 RGB、位姿和深度数据初始化 Gaussian，用文化遗产雕像和室内场景验证快速采集流程。

它的优势是保留复杂纹理、细碎几何和真实光照观感，减少手工建模成本；限制则是场景通常固化了采集时的光照与外观，不容易像标准 PBR 资产那样重新布光或逐个编辑材质。

3. 摄影测量与实景建图

3DGS 已经进入摄影测量、SLAM、视觉定位以及 LiDAR/深度增强建图研究。LiDAR-enhanced 3D Gaussian Splatting Mapping 等工作利用 LiDAR 提供更可靠的初始化和深度监督，以改善几何一致性与位姿估计。

但这里必须区分“照片级地图”和“测量级表面”。Gaussian 中心不保证落在真实表面上，细长或半透明 Gaussian 可能跨越空间；仅凭渲染图很逼真，不能证明尺寸、法向、拓扑和遮挡边界足够准确。需要测量、BIM、碰撞或工程验收时，仍要使用控制点、标定、LiDAR、深度误差评估，或者进一步恢复显式 Mesh。

因此，更稳妥的判断是：3DGS 已经形成了游戏引擎、Web、VR 和实景采集工具生态，并在多个行业方向出现可用案例；具体项目能否生产落地，仍取决于模型大小、终端算力、交互需求和几何精度要求。

九、什么场景容易失败

1. 原论文已经明确的限制

输入视角覆盖不足时，优化器只能利用有限图像猜测未观察区域。Gaussian 可能被拉成长条、变成粗大的色块，或者在相机附近形成漂浮物。视角离训练相机越远，错误通常越明显。

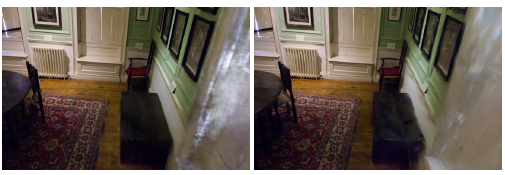

图 5：论文 Fig. 12 的对比区域。左侧 Mip-NeRF360 与右侧 3DGS 在训练视角重叠不足时都会出现不同形式的伪影。图片来源：Kerbl et al., 2023。

原论文还提到以下问题：

• 大 Gaussian 经过简单 guard band 裁剪时可能突然出现或消失。
• 近似深度排序会使 Gaussian 的混合顺序突然变化，产生 popping。
• 大场景模型与训练过程占用较多显存，场景尺度变化过大时需要调整位置与尺度学习率。
• 原始方法没有显式正则化几何，也没有直接输出可编辑表面。
• 方法假设场景静态；移动的人、树叶、车辆或变化的阴影会破坏多视图一致性。

2. 镜面和玻璃为什么会生成“假实体”

镜面反射中的物体看起来位于镜后，但那里并没有真实几何；观察者移动时，反射内容还会按照镜面成像规律改变。玻璃则同时包含前表面反射、玻璃后的透射内容、折射以及可能的多次反射。标准 3DGS 只看到多视角像素，没有显式的反射/透射物理模型。

虽然 SH 能表示一部分随视角变化的颜色，但 Gaussian 的位置和基础透明度仍被当作场景 primitive 优化。当低阶 SH 难以解释高频反射，或者不同视角中的反射无法由同一空间位置一致解释时，优化器可能通过增加、拉伸和移动 Gaussian 来降低图像误差。结果就是：

• 镜中虚像被拟合成镜后或空间中的 Gaussian，像真实物体一样具有错误深度。
• 玻璃前后的内容相互污染，形成重复结构、浮层或模糊边界。
• 高光被固定在错误位置，离开训练视角后漂移、消失或暴露几何空洞。
• 渲染图在训练视角附近仍可能很好看，但深度、法向和表面位置不可信。

这并非只来自经验观察。后续工作 RefGaussian 直接指出，标准 3DGS 会把全反射或半反射误当成具有物理存在的独立元素，并尝试分离透射和反射分量；Mirror-3DGS 把平面镜属性与镜像相机模型加入 3DGS；3D Gaussian Splatting with Deferred Reflection 则使用延迟反射建模改善反光表面与重光照。这些研究的共同点，是把“外观”与“几何”从原始 3DGS 的联合拟合中进一步解耦。

拍摄阶段可以通过偏振、遮挡反光源、固定曝光、增加视角覆盖或补充深度/LiDAR 来缓解问题，但无法从根本上让标准 3DGS 自动理解光学成像。对玻璃展柜、镜面室内空间、汽车车身、抛光金属和水面，应把反射伪影列为专门的验收项目。

十、总结

3DGS 的核心贡献不是单独发明 Gaussian，也不是简单把点云画成圆点，而是把三件事组合成了完整系统：可优化的各向异性 3D Gaussian 表示、训练过程中自适应改变 primitive 密度的策略，以及面向 GPU 的可微 tile 光栅器。

它最擅长的事情，是把覆盖充分的多视角影像较快转成照片级、可实时浏览的新视角场景。这使它自然进入游戏引擎、Web/VR、虚拟展厅、空间宣传、文化遗产和实景地图等方向。

它的边界同样清楚：Gaussian 外观表示不天然等于准确表面，显式模型需要较多内存，动态内容和未观察区域会破坏一致性，镜面与玻璃还会把视角相关的光学现象错误固化为空间结构。涉及精密几何、碰撞、重光照和材质编辑时，需要引入深度或 LiDAR 约束、反射分解、显式 Mesh 或其他针对性方法。

参考资料

• Kerbl et al., 3D Gaussian Splatting for Real-Time Radiance Field Rendering, ACM TOG 2023。
• graphdeco-inria/gaussian-splatting，原论文官方实现。
• Wu et al., Recent Advances in 3D Gaussian Splatting。
• Zhang et al., RefGaussian。
• Meng et al., Mirror-3DGS。
• Ye et al., 3D Gaussian Splatting with Deferred Reflection。
• Jäger et al., HoloGS。
• Shen et al., LiDAR-enhanced 3D Gaussian Splatting Mapping。
• UnityGaussianSplatting，Unity 3DGS renderer。
• MLSLabsGaussianSplattingRenderer-UE，Unreal Engine 3DGS renderer。
